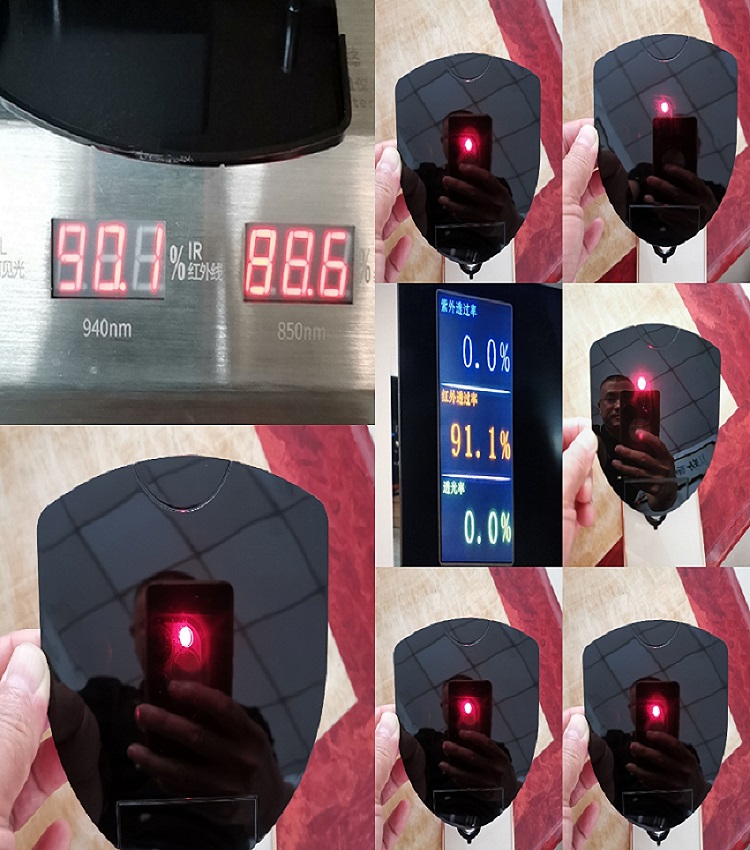

PC东莞晟泰 945A 红外线穿透PC

产品描述

• 红外线穿透PC   945TW 物性表

  基本信息
  添加剂	脱模
  特性	可加工性，良好 中等粘性
  RoHS 合规性	RoHS 合规
  外观	半透明 不透明 可用颜色 清晰/透明
  加工方法	注射成型

  物理性能	额定值	单位制	测试方法
  密度	1.20	g/cm3	ISO 1183
  溶化体积流率（MVR） (300°C/1.2 kg)	12.0	cm3/10min	ISO 1133
  收缩率 - 流动 1	0.50 到 0.70	%	内部方法
  吸水率			ISO 62
  饱和, 23°C	0.35	%	ISO 62
  平衡, 23°C, 50% RH	0.15	%	ISO 62

  硬度	额定值	单位制	测试方法
  球压硬度 (H 358/30)	95.0	MPa	ISO 2039-1

  机械性能	额定值	单位制	测试方法
  拉伸模量	2350	MPa	ISO 527-2/1
  拉伸应力			ISO 527-2/50
  屈服	63.0	MPa	ISO 527-2/50
  断裂	70.0	MPa	ISO 527-2/50
  拉伸应变			ISO 527-2/50
  屈服	6.0	%	ISO 527-2/50
  断裂	110	%	ISO 527-2/50
  弯曲模量 2	2300	MPa	ISO 178
  弯曲应力	90.0	MPa	ISO 178
  泰伯耐磨性 (1000 Cycles, 1000 g, CS-17 转轮)	10.0	mg	内部方法

  冲击性能	额定值	单位制	测试方法
  简支梁缺口冲击强度
  -30°C 3	14	kJ/m2	ISO 179/1eA
  23°C 4	73	kJ/m2	ISO 179/1eA
  23°C	35	kJ/m2	ISO 179/2C
  简支梁无缺口冲击强度 5			ISO 179/1eU
  -30°C	无断裂		ISO 179/1eU
  23°C	无断裂		ISO 179/1eU
  悬壁梁缺口冲击强度 6			ISO 180/1A
  -30°C	12	kJ/m2	ISO 180/1A
  23°C	70	kJ/m2	ISO 180/1A
  无缺口伊佐德冲击强度 7			ISO 180/1U
  -30°C	无断裂		ISO 180/1U
  23°C	无断裂		ISO 180/1U

  热性能	额定值	单位制	测试方法
  热变形温度 8
  0.45 MPa, 未退火, 100 mm 跨距	136	°C	ISO 75-2/Be
  1.8 MPa, 未退火, 100 mm 跨距	125	°C	ISO 75-2/Ae
  维卡软化温度
  --	153	°C	ISO 306/A50
  --	141	°C	ISO 306/B50
  --	142	°C	ISO 306/B120
  Ball Pressure Test (125°C)	Pass		IEC 60695-10-2
  线形热膨胀系数 - 流动 (23 到 80°C)	7.0E-5	cm/cm/°C	ISO 11359-2
  导热系数	0.20	W/m/K	ISO 8302
  RTI Elec	130	°C	UL 746
  RTI Imp	125	°C	UL 746
  RTI	125	°C	UL 746

  电气性能	额定值	单位制	测试方法
  表面电阻率	> 1.0E+15	ohms	IEC 60093
  体积电阻率	> 1.0E+15	ohms·cm	IEC 60093
  介电强度			IEC 60243-1
  0.800 mm, 在油中	35	kV/mm	IEC 60243-1
  1.00 mm 9	15	kV/mm	IEC 60243-1
  1.60 mm, 在油中	27	kV/mm	IEC 60243-1
  3.20 mm, 在油中	17	kV/mm	IEC 60243-1
  相对电容率			IEC 60250
  50 Hz	2.70		IEC 60250
  60 Hz	2.70		IEC 60250
  1 MHz	2.70		IEC 60250
  耗散因数			IEC 60250
  50 Hz	1.0E-3		IEC 60250
  60 Hz	1.0E-3		IEC 60250
  1 MHz	0.010		IEC 60250
  漏电起痕指数	250	V	IEC 60112

  可燃性	额定值	单位制	测试方法
  UL 阻燃等级			UL 94
  0.700 mm	HB		UL 94
  3.00 mm	HB		UL 94
  灼热丝易燃指数 (1.00 mm)	850	°C	IEC 60695-2-12
  极限氧指数	25	%	ISO 4589-2

  光学性能	额定值	单位制	测试方法
  折射率	1.586		ISO 489
  透射率 (2540 μm)	88.0 到 90.0	%	ASTM D1003
  雾度 (2540 μm)	< 0.80	%	ASTM D1003

  注射	额定值	单位制
  干燥温度	120	°C
  干燥时间	2.0 到 4.0	hr
  建议的最大水分含量	0.020	%
  料斗温度	60.0 到 80.0	°C
  料筒后部温度	260 到 280	°C
  料筒中部温度	270 到 290	°C
  料筒前部温度	280 到 310	°C
  射嘴温度	270 到 290	°C
  加工（熔体）温度	280 到 310	°C
  模具温度	80.0 到 110	°C

  备注
