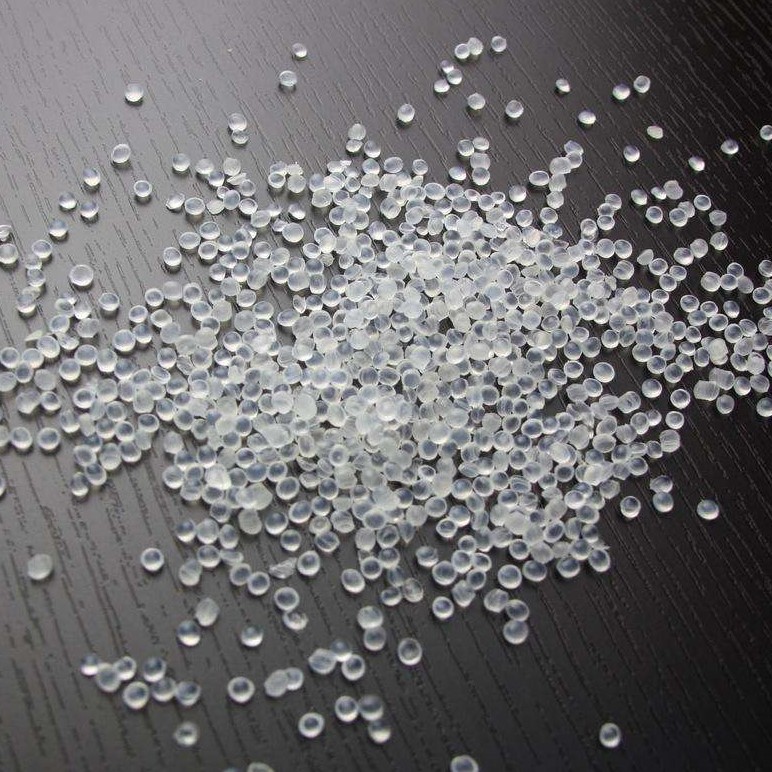

TPU(Thermoplastic polyurethanes)名称为热塑性聚氨酯弹性体橡胶。
一、所谓弹性体是指玻璃化温度低于室温度,断裂伸长率>50%,外力撤除后复原性比较好的高分子材料。聚氨酯弹性体是弹性体中比较特殊的一大类，聚氨酯弹性体的硬度范围很宽，性能范围很宽，所以聚氨酯弹性体是介于橡胶和塑料的一类高分子材料。
二、可加热塑化，化学结构上没有或很少交联，其分子基本是线性的，然而却存在一定的物理交联。这类聚氨酯称为TPU
一、硬度范围广：通过改变TPU各反应组分的配比，可以得到不同硬度的产品，而且随着硬度的增加，其产品仍保持良好的弹性和耐磨性。
二、机械强度高：TPU制品的承载能力、抗冲击性及减震性能突出。
三、耐寒性突出：TPU的玻璃态转变温度比较低，在零下35度仍保持良好的弹性、柔顺性和其他物理性能。
四、加工性能好：TPU可采用常见的热塑性材料的加工方法进行加工，如注塑、挤出、压延等等。同时，TPU与某些高分子材料共同加工能够得到性能互补的聚合物合金。
五、耐油、耐水、耐霉菌
一、TPU按加工方式分为注塑级、挤出级
l 注塑的产品主要有：各种齿轮；密封件（主要起耐磨和耐油作用），电梯滚轮、运动鞋底、鞋材饰片、滑雪鞋、雪链、插头、同步带
l 挤出的产品主要有：电线电缆，管材（气动管、波纹管等）
二、按性能分为聚酯型聚醚性
l 聚酯型：耐油，耐磨
l 聚醚性：耐水解，耐低温（-40°c ）
三、按制品表面效果分：
l 亮面（光亮，透明）
l 雾面（亚光）

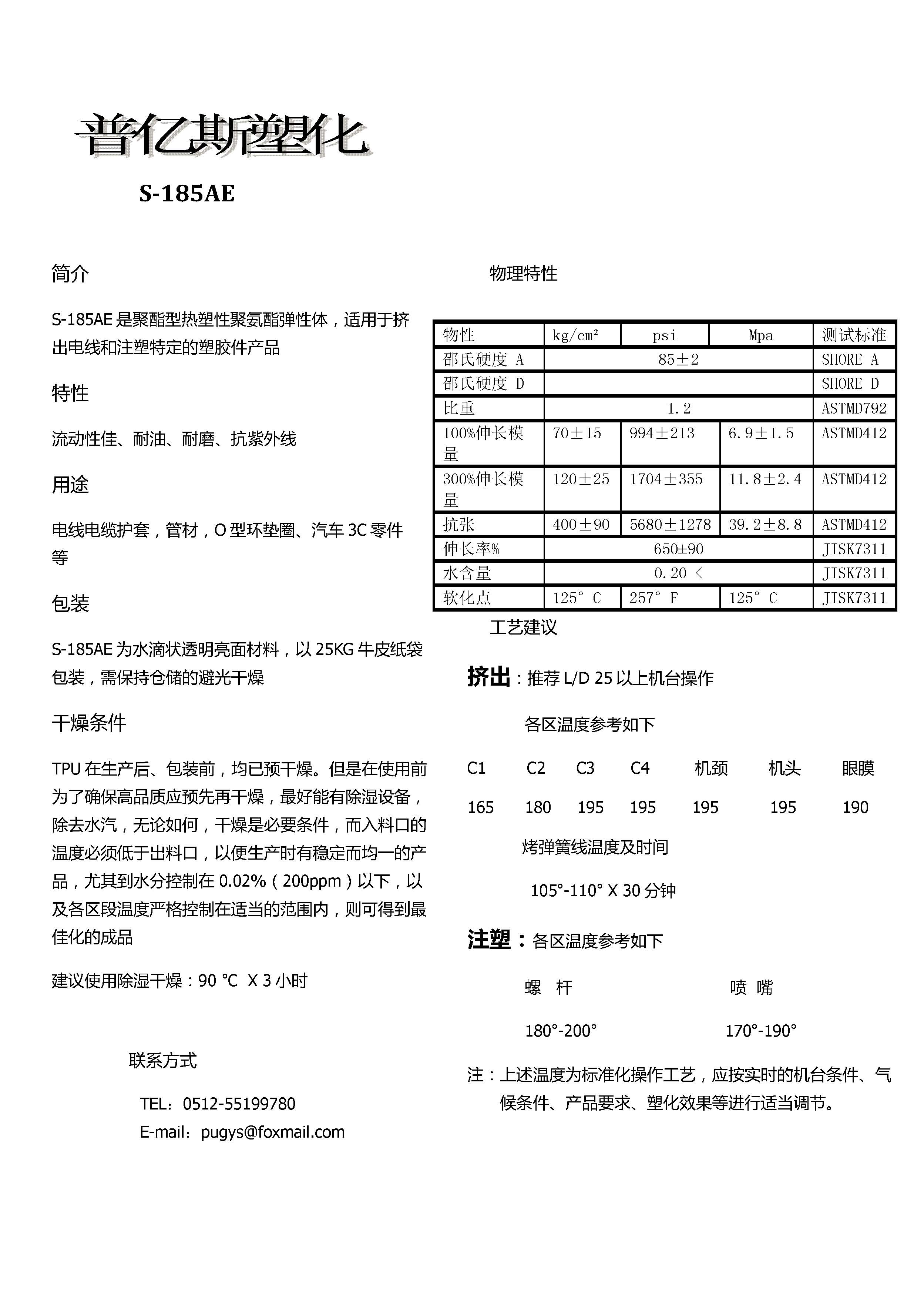

| 数据提供企业[昆山普亿斯塑化有限公司] | |||||
| 性能项目 | 测试条件 | 测试方法 | 数值/描述 | 单位 | |
| 机械性能 | 抗张强度 | ASTM D412/ISO 527 | 20 | Mpa/Psi | |
| 撕裂强度 | ASTM D624/ISO 34 | 95 | n/mm² | ||
| 伸长率 | ASTM D412/ISO 527 | 480 | % | ||
| 100%模量 | ASTM D412/ISO 527 | 6 | Mpa/Psi | ||
| 300%模量 | ASTM D412/ISO 527 | 10 | Mpa/Psi | ||
| 硬度 A | ASTM D2240/ISO 868 | 85 | Shore A | ||
| 硬度 D | ASTM D2240/ISO 868 | Shore D | |||
| 回弹性 | ASTM D2630/ISO 4662 | % | |||
| 弯曲模量(弯曲弹性率) | ASTM D790/ISO 178 | Mpa/Psi | |||
| 压缩变形率 | 24H70℃ | ISO 815 | % | ||
| 70H23℃ | ISO 815 | 35 | % | ||
| 磨耗损失 | ISO 4649 | 小于100 | mm³ | ||
| 物性性能 | 比重（密度） | ASTM D792/ISO 2781/JIS K7311 | 1.2 | ||
| 热性能 | 玻璃化温度 | ASTM D3418/ISO 815 | 120 | ℃（℉） | |
| 维卡软化点 | ASTM D1525/ISO R306 | ℃（℉） | |||
| 加工条件 | 干燥条件 | 100*3小时 | |||
| 加工温度 | 射嘴 | 150 | ℃ | ||
| 料筒前段 | 160 | ℃ | |||
| 料筒中段 | 185 | ℃ | |||
| 料筒后段 | 185 | ℃ | |||
| 熔体温度 | 180 | ℃ | |||
| 模具温度 | 170 | ℃ | |||
| 压力 | 注塑压力 | Mpa | |||
| 保压压力 | Mpa | ||||
| 背压 | Mpa | ||||
| 螺杆转速 | rpm | ||||
| 其他 | 备注 | ||||
| 颜色 | |||||
| 特性 | 流动性佳，韧性强，易于加工 (*) | ||||
| 用途 | 15|电线电缆 (*) | ||||
烽远TPU跑道高弹环保专用料 目前市场上广泛使用的运动场材料，因密度大、弹性低、成本高，急需一种更新换代产品，所以我公司针对传统材料的弊端专业研发出改性TPU材料，该产品应用微孔弹性体技术，使生产铺装的跑道场地及运动球场的弹性大幅度提高，性能上硬下弹，产品节...[详情]
烽远TPU包胶系列 主要性能:可通过注塑机一次成型，也可以二次射粘PP、PE、PC、PS、ABS、POM、PA等，与以上材料具有良好的相熔性、耐候性、无味、环保等特点。 改系列产品适应于:牙刷柄包胶、工具包胶、刀柄包胶、餐具包胶、运动器材包胶、汽车部件包胶、卫浴包胶等各类...[详情]
东莞市烽远TPU-ER780A/TPU-ER785A/TPU-ER790A/TPU-ER795A具有高強度、高回彈性；具備良好的耐水解性能、耐低溫性能、耐彎曲性能。...[详情]
轻质射出E-TPU发泡专用料QZ9045A延续了TPU材料的优异性能：高拉伸强度、断裂伸长率，优异的耐磨性，良好的化学稳定性。 与其他发泡材料（如EPP、EPS、EVA）相比，QZ9045A具有更优异的弹性。 通过动态力学测试表明，QZ9045A即使在极低的温度下(...[详情]
东莞烽远热熔胶母粒具有橡胶的高弹性和热塑性材料的可塑性，生产效率高。 加热软化后其产品亦不沾手，操作温度极低，发放时间适宜，具有高粘结强的特 性，回弹性极佳，耐候性优良，材料绿色环保。适用于所有高档皮鞋、马靴、女...[详情]
