PMMA东莞晟泰 DR101A 耐冲高透明

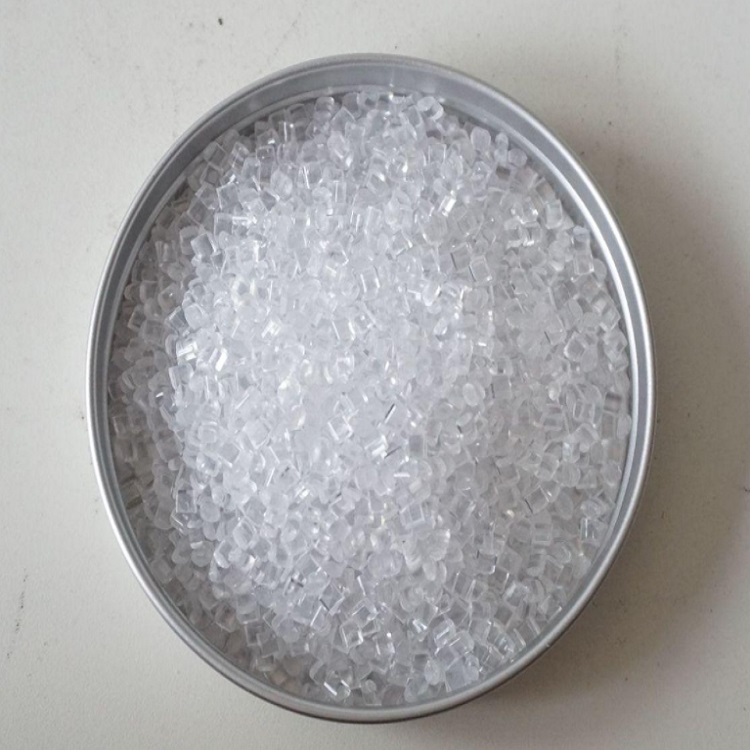

产品描述

• PMMA    DR101 物性表

  基本信息
  特性	抗撞击性，高 耐热性，高 韧性良好
  用途	标签 电器用具 家用货品 汽车领域的应用
  外观	清晰/透明
  加工方法	挤出 注射成型

  物理性能	额定值	单位制	测试方法
  比重	1.16	g/cm3	ASTM D792
  熔流率（熔体流动速率） (230°C/3.8 kg)	1.3	g/10 min	ASTM D1238
  收缩率 - 流动	0.55	%	ASTM D955
  吸水率 (24 hr)	0.40	%	ASTM D570

  硬度	额定值	单位制	测试方法
  洛氏硬度			ASTM D785
  M 级	45		ASTM D785
  R 级	110		ASTM D785

  机械性能	额定值	单位制	测试方法
  拉伸模量 1(3.20 mm)	2000	MPa	ASTM D638
  抗张强度 2(3.20 mm)	42.0	MPa	ASTM D638
  伸长率 3(断裂, 3.20 mm)	35	%	ASTM D638
  弯曲模量 4(3.20 mm)	1820	MPa	ASTM D790
  弯曲强度 5(3.20 mm)	65.0	MPa	ASTM D790

  冲击性能	额定值	单位制	测试方法
  悬壁梁缺口冲击强度 (3.20 mm)	46	J/m	ASTM D256

  热性能	额定值	单位制	测试方法
  载荷下热变形温度 6(1.8 MPa, 退火, 3.20 mm)	87.0	°C	ASTM D648
  维卡软化温度	105	°C	ASTM D1525 7
  线形热膨胀系数 - 流动	1.0E-4	cm/cm/°C	ASTM D696

  可燃性	额定值		测试方法
  UL 阻燃等级 (1.60 mm)	HB		UL 94

  光学性能	额定值	单位制	测试方法
  折射率	1.490		ASTM D542
  透射率 (总计, 3200 μm)	90.0	%	ASTM D1003
  雾度 (3200 μm)	< 2.0	%	ASTM D1003

  注射	额定值	单位制
  干燥温度	80.0 到 85.0	°C
  干燥时间	3.0 到 5.0	hr
  料筒后部温度	200 到 230	°C
  料筒中部温度	210 到 240	°C
  料筒前部温度	220 到 250	°C
  加工（熔体）温度	220 到 250	°C
  模具温度	50.0 到 85.0	°C
  注塑压力	60.0 到 130	MPa
  注射速度	慢到中等
  背压	0.100 到 1.00	MPa
  螺杆转速	40 到 80	rpm
  锁模力	5.0 到 9.0	kN/cm2

  备注
  1 .	5.0 mm/min
  2 .	5.0 mm/min
  3 .	5.0 mm/min
  4 .	1.3 mm/min
  5 .	1.3 mm/min
  6 .	Annealed 4 hr at 80°C
  7 .	压 力1 (10N)
